Matériel général

Warning

Tous les liens vers les sites fournisseurs sont mis à titre indicatif.
Dans le but d’une démarche low tech privilégier la récupération plutôt que l’achat.

Certains composants tel que les vis peuvent être modifiés et ne dépendes que de ce que vous avez déjà et de ce dont vous avez besoin. Il faut aussi noter que certaines vis sont comprises dans certains kits, dans le tableau ci-dessous vous trouverez toutes les vis nécessaire y compris celles intégrées dans les kits proposés.

Pour essayer de réduire les imports de produit venant de l’autre bout du monde. Nous avons réaliser un sourcing en essayant de faire attention à ce que les produits soient fabriqués et vendus en Europe. Ce n’est malheureusement pas le cas pour tous. Concernant la visserire nous avons référencer le fabriquant et fournisseur TID Inox, il réalise des ventes à l’unité et est spécialisé dans les commande pour le dIY. Ces prix ne sont intéressant que pour l’achat de petite quantité.

Note

Pour désigner les spécificités d’une vis on utilise des lettres. Ici la lettre M signifie que la vis à un filetage métrique (ISO). Le chiffre qui suit le M correspond au diamètre en mm. La valeur d’après correspond à la longueur du filetage de la vis.

indice substituabilité :
- : composant non modifiable
- : certains paramètres du composant non modifiables
- : composant modifiable

Electronique :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil

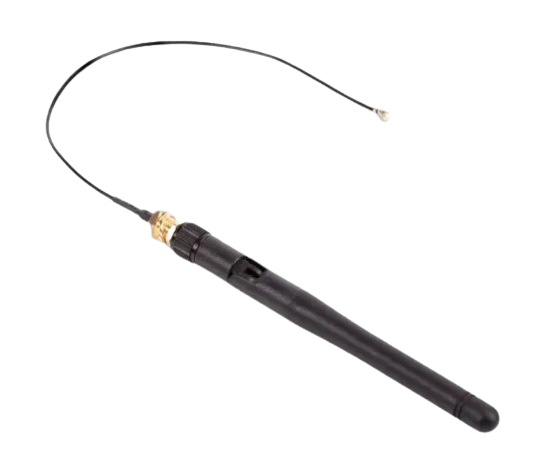

Boitier Electronique		Raspberry SC0480	1	Antenne	Permet d’augmenter la portée du signal

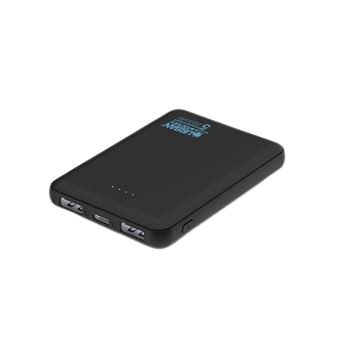

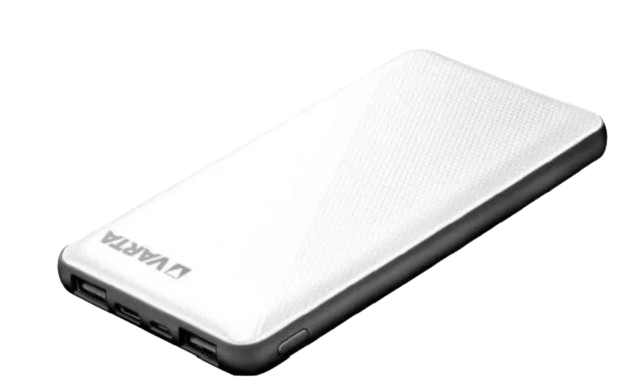

Boitier Electronique		Varta 57977 101 111	1	batterie 15Ah	Alimente la raspberry
Boitier Electronique		ITW SWITCHES 49-59113	1	bouton poussoir vert	”“

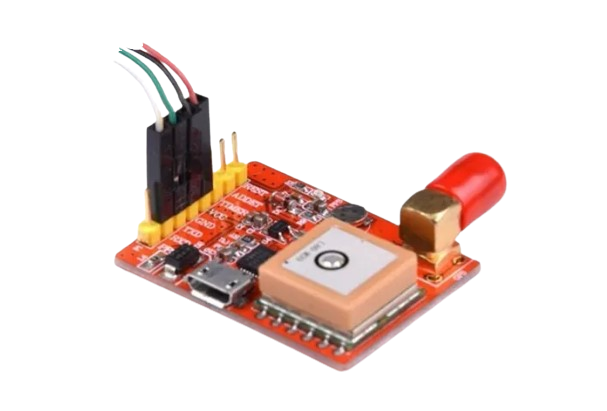

Boitier Electronique		Raspberry RA168	1	carte gps	”“
Boitier Electronique		ARCOLECTRIC (BULGIN LIMITED) C6050ALAAC	1	commutateur + cache étanche	Permet d’allumer et d’éteindre le système	intérupteur avec auto maintient

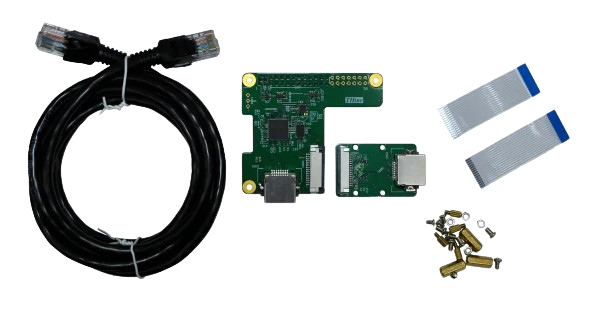

Boitier Electronique		THine Solutions, Inc. THSER101	1	kit d’extension ethernet	“Permettra à la camera et à la Raspberry de communiquer ensemble”

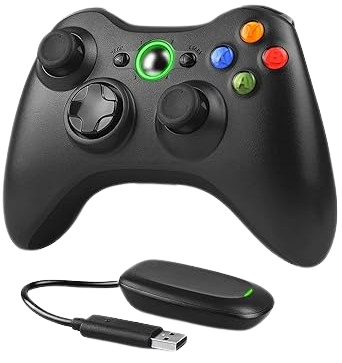

Boitier Electronique		gaming_receiver	1	Manette Xbox + Wireless gaming receiver	Permet de controller kosmos (mouement, camera) Permet de faire le lien avec la manète de Xbox et la crte raspberry
Boitier Electronique		RASPBERRY-PI RPI4-MODBP-4GB	1	raspberry PI4 4GB	Contient le programme de fonctionnement du µkosmos
Boitier Electronique		MULTICOMP MC002684	1	ventilateur 5V	Permet de refroidir le système	5V

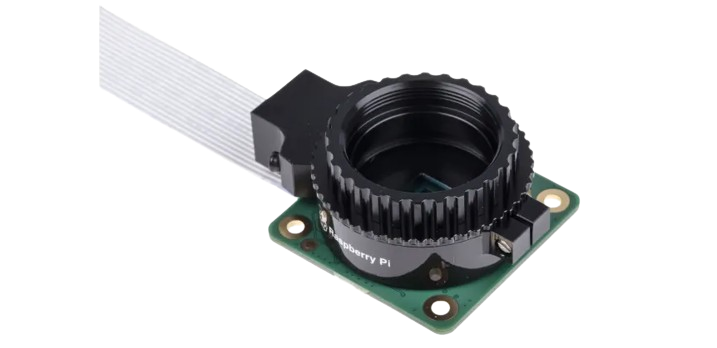

Caisson vidéo		Raspberry Pi SC0261	1	Camera raspberry Pi (Pi Cam)	Camera compatible avec la carte Rasberry Pi
Caisson vidéo		TECHSPEC Objectif à distance focale fixe série UC 4mm	1	Objectif 4mm	Permet d’améliorer les performance de la Pi Cam
Casque		Urban Factory UPB05UF	1	Batterie 500mAh	Alimente l’écran du casque de VR

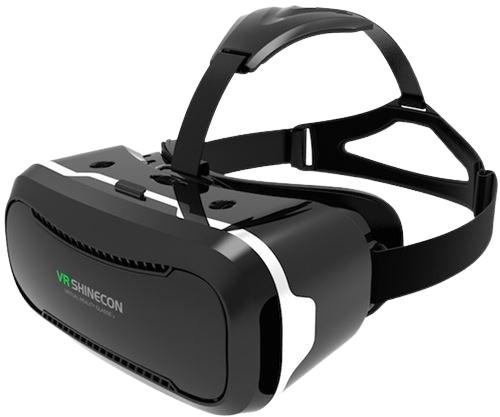

Casque		EAN 3002637644654	1	Casque de réalité virtuelle	permet de visualiser les image de la caméra		Vous pouvez utiliser un simple écran, mais avec le soleil dehors les écrans sont souvent illisibles. Le casque permet de voir correctement les images;

Câble :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil

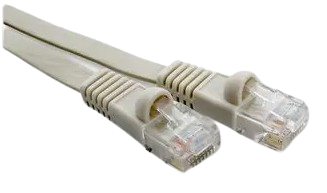

Boitier Electronique		VIDEK 2966-0.3F	1	ethernet 0.3m	Relie carte ethernet au raccord ethernet_externe	connectique ethernet
Boitier Electronique		PRO SIGNAL PSG91337	1	rallonge HDMI 10cm	Relie la raspberry au bulgin HDMI	connectique hdmi

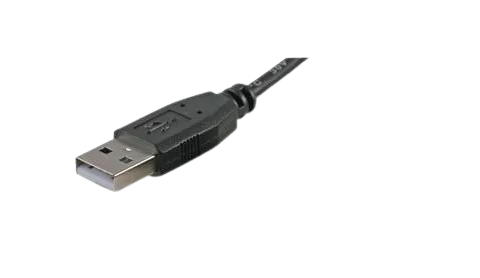

Boitier Electronique		KUB06861-NR	2	cable USB	Relie la batterie au commutateur Relie le ventillateur à la carte	connectique usb	Récup Seul le connecteur usb est important l’autre bout du cable sera coupé et relier à d’autre petit cable par une soudure

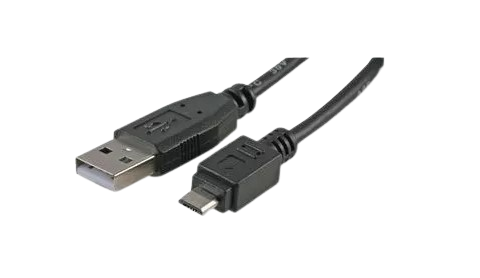

Boitier Electronique		KUB06861-NR	1	cable micro USB vers USB	Relie la raspberry à la carte gps	connectique usb et micro usb	Récup

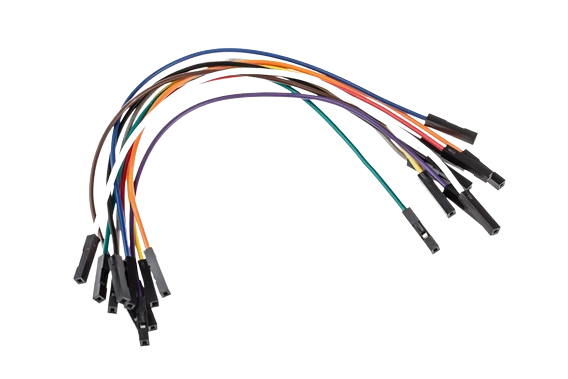

Boitier Electronique		JW008FF_DEL	2	cable de prototypage	Relie des pins de la carte aux cables du bouton poussoir		Récup
Câble		ROLINE 21.15.0871	1	cable ethernet 15m	Permet “”	ethernet
Casque		MIGRIP-HDMI-5	1	câble hdmi	Relie le casque au boitier électronique	connectique hdmi
Casque		KUB06861-NR	1	câble micro usb - USB	Relie l’écran à la batterie	connectique usb et micro usb

Connecteur :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil
Boitier Electronique		AMPHENOL AUDIO AC-HDMI-RRB	1	HDMI femelle/femelle	Permet de connecter la raspberry au casque de Réalité Virtuelle (VR)	hdmi vers hdmi

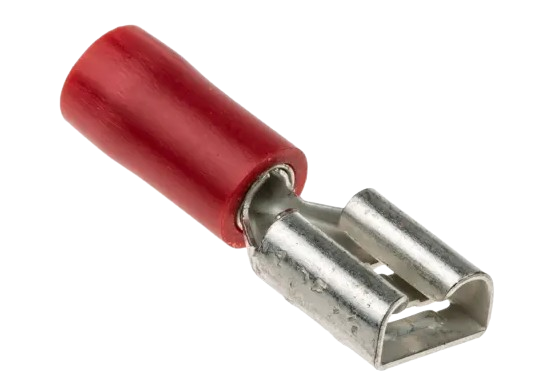

Boitier Electronique		RS PRO 534-339	4	connecteur cosse	Fait le lien entre les pins du commutateur et les câbles		Les connecteurs cosses sont optionnel. Vous pouvez simplement réaliser des soudures entre les pins et les câbles

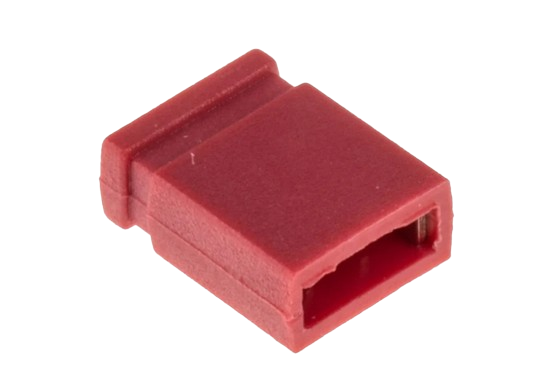

Boitier Electronique		jumper	1	jumper	Fait le lien entre deux pins de la carte ethernet pour chager le mode de fonctionnement		Peut être remplacer par un câble de prototypage femelle/femelle
Boitier Electronique		BULGIN LIMITED PX0839/90	1	ethernet femelle/femelle	Permet de connecter la carte ethernet au cable ethernet externe	ethernet vers ethernet

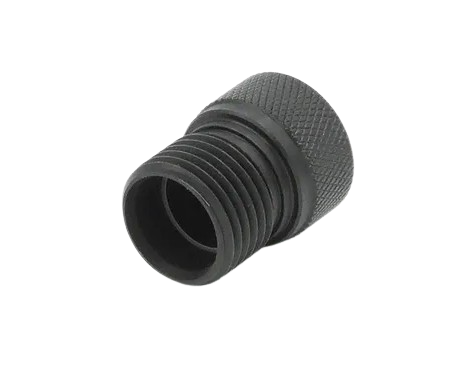

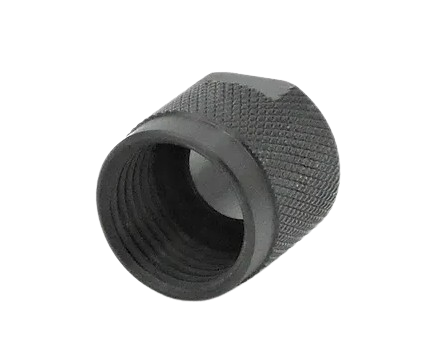

Câble		COB-1003	1	capuchon protection cable	Permet de protéger le cable lorsqu’il n’est pas utilisé
Câble		COB-1001	1	fermeture capuchon protection	Permet de protéger le cable lorsqu’il n’est pas utilisé
Câble		BULGIN LIMITED PX0834/B	1	connecteur ethernet

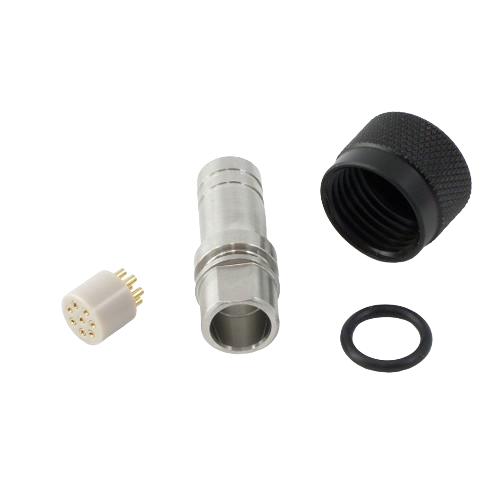

Caisson vidéo		COB-3180-SS	1	8 pin terminaison kit	Protège le connecteur lorsque le cable n’est pas branché Une partie du kit est utiliser sur la cable

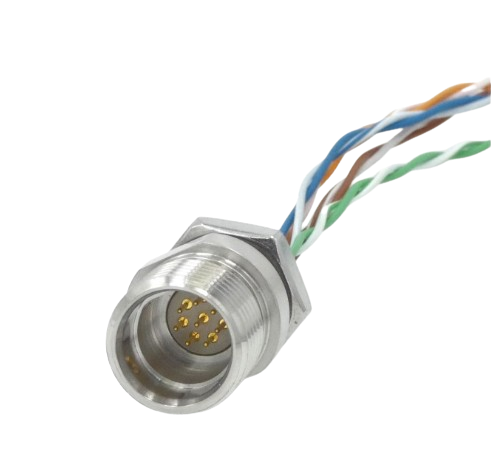

Caisson vidéo		COB-1180-R1	1	Connecteur 8 pin	Permet de faire le lien avec le “cable” et la carte de la PiCam

Mécanique :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil
Boitier ELectroniquqe		MULTICOMP PRO G3008	1	boitier 240 * 160 * 90	Abrite les élément électroniques
		4	pied	Permet d’avoir la boite à plat		Récup

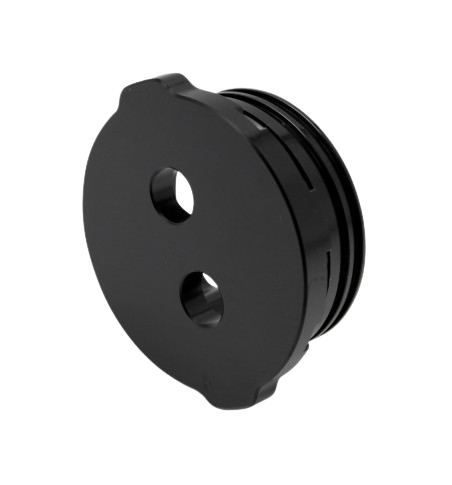

Caisson vidéo		BR-100276-002	1	2’’ Flange Cap Aluminium 2 * M10 hole	Ferme le bas du tube, les deux ouverture permettrons de mettre la valve de pression et le connecteur 8pin

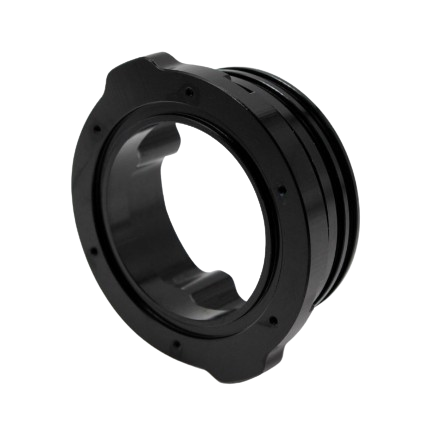

Caisson vidéo		BR-100628-998	1	2’’ O-Ring Flange	Ferme le haut du tube

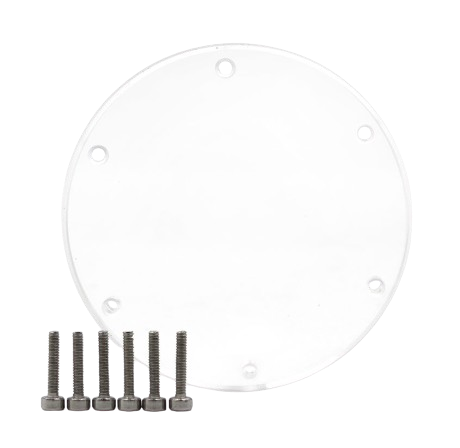

Caisson vidéo		BR-100094	1	2’’ End Cap Acrylic	S’assemble sur O-Ring Flange pour fermer le haut du tube

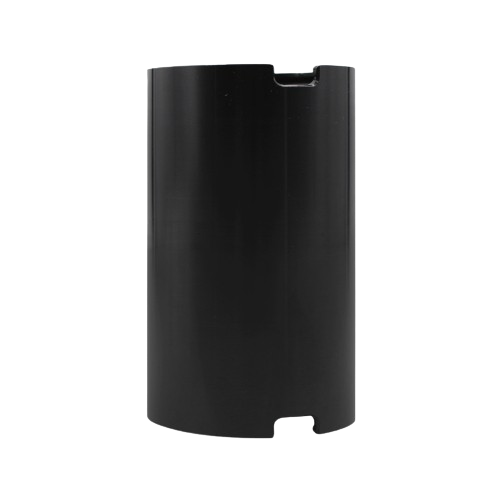

Caisson vidéo		BR-100534-100	1	tube étanche diametre: 50mm longueur: 100mm + 2 socles	Abrite l’installation de la camera

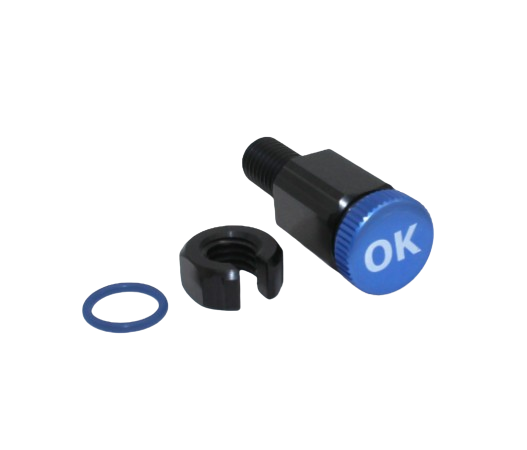

Caisson vidéo		BR-100804	1	valve de pression	“Permet de purger le dispositif”

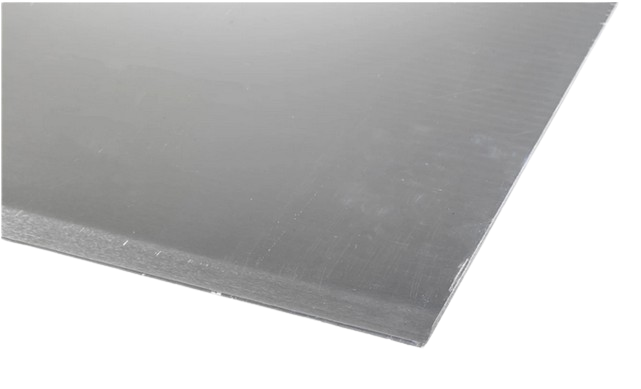

Trépied		RS PRO 178-239	1	plaque métalique 30mm*100mm	protège le socle supérieur pour fixer l’anneau d’attache

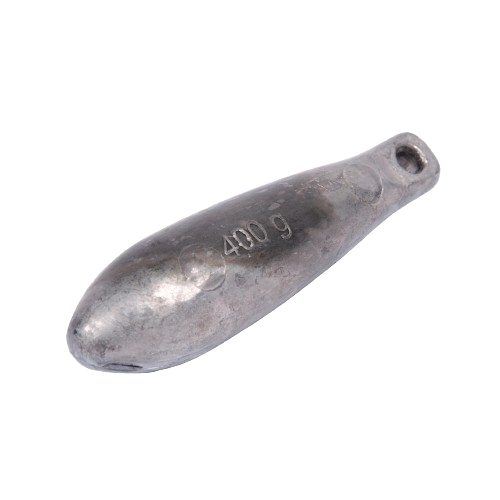

Trépied		CAPERLAN 8655063	3	plomb maquereau 600g	Ajoute du poids pour que le système coule et reste stable au fond de l’eau

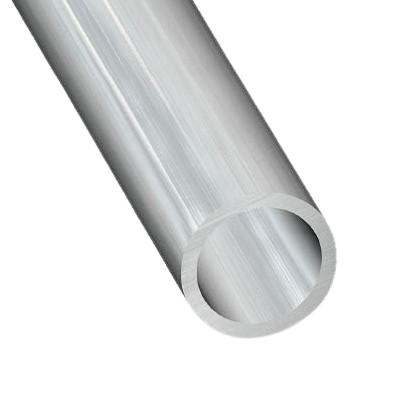

Trépied		3232630508800	2m	tube alu 16*1mm	Permettra de réaliser les pieds

Impression 3D :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil

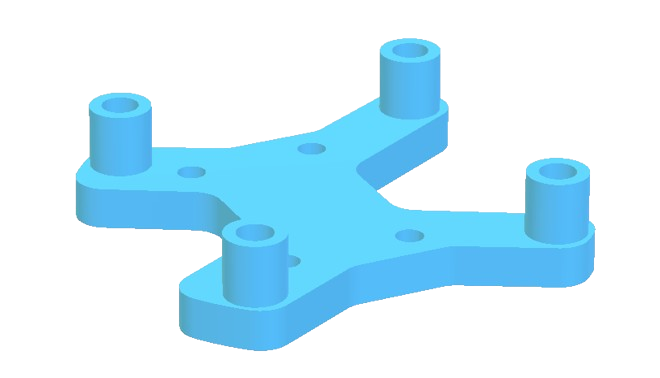

Caisson vidéo		support_carte	1	support carte	Permet de fixer la carte ethernet

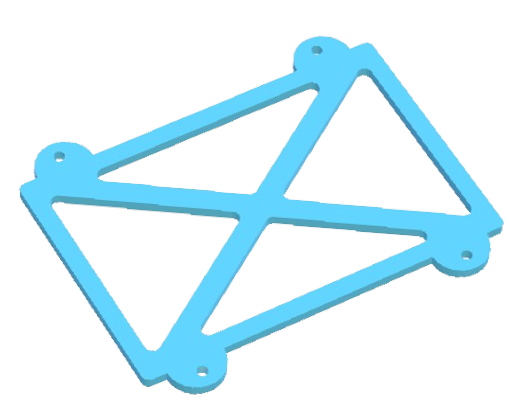

Casque		support_top_batterie	1	Support supérieur batterie	Partie haute de la boite dans laquelle la batterie sera maintenue

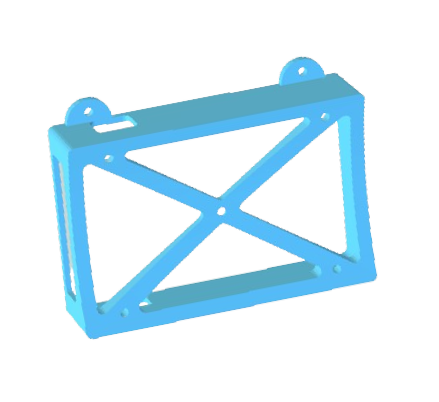

Casque		support_bot_batterie	1	Support inférieur batterie	Partie basse de la boite dans laquelle la batterie sera maintenue

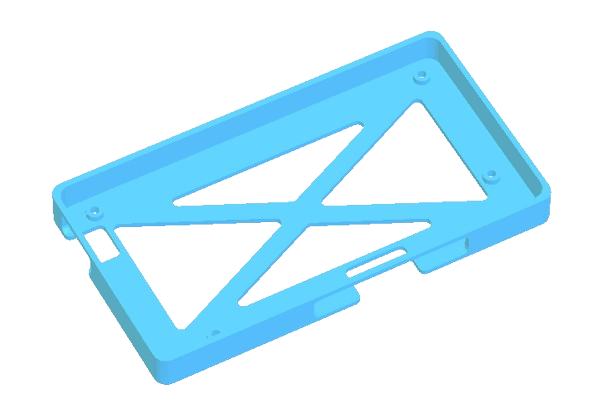

Casque		support_ecran	1	Support de l’écran	boite dans laquelle l’ecran sera maintenue

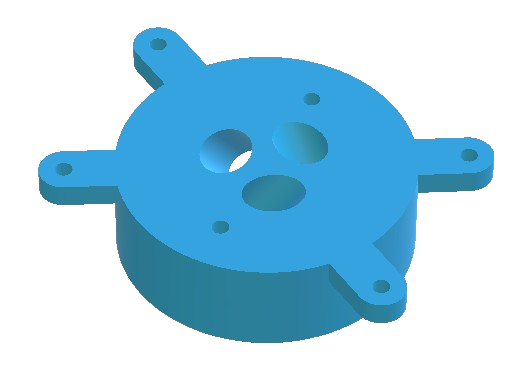

Trépied		Trepied_SocleInferieur	1	partie basse	Piece dans laquel seront fixer les pieds

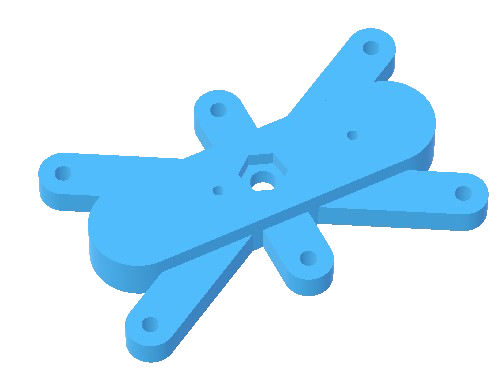

Trépied		Trepied_SocleSupérieur	1	partie haute	Piece qui permettra d’attacher l’anneau d’accroche

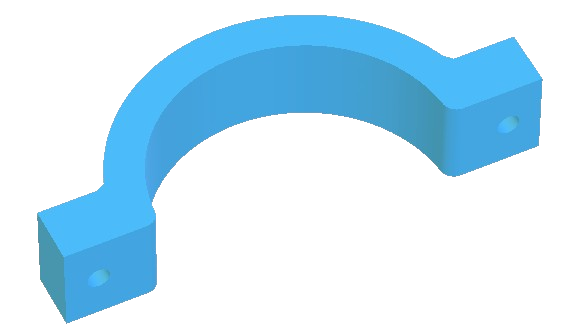

Trépied		Trepied_CollierInférieur	2	Ber*	Piece inférieur de maintient du tube étanche

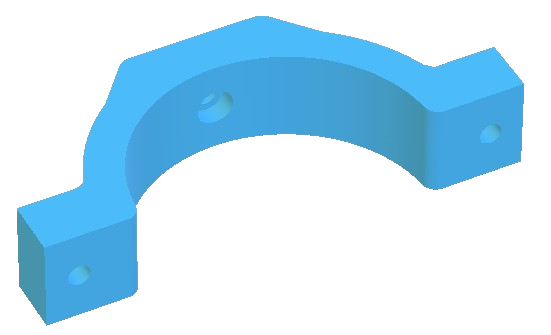

Trépied		Trepied_CollierSupérieur	2	fermeture du Ber	Piece suppérieur de maintient du tube étanche

Visserie :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil

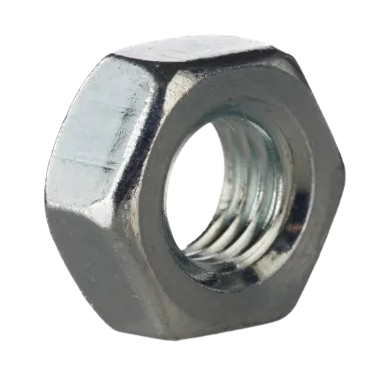

Boitier Electronique		RS PRO 189-563	6	écrou M3	Permet fixer le bulgin hdmi et le ventilateur

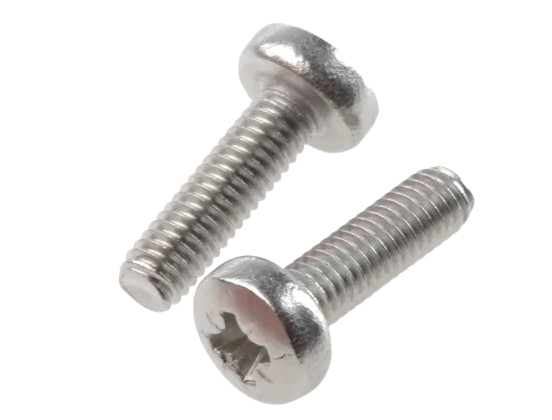

Boitier Electronique		RS PRO 908-7649	3	vis M2.5 * 5 mm	Permet de fixer la carte Ethernet avec la carte Raspberry	M2.5	Récup

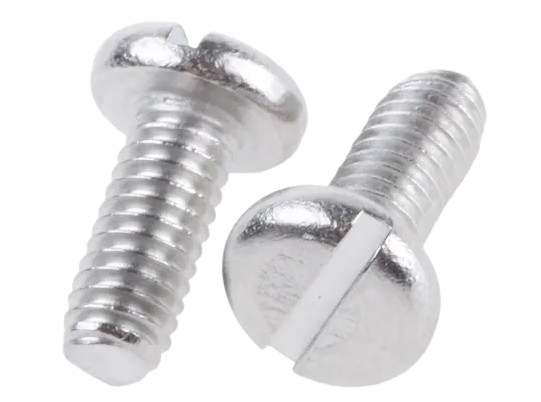

Boitier Electronique		RS PRO 526-928	4	vis M2.5 * 6 mm	Permet de fixer la carte raspberry au boitier	M2.5

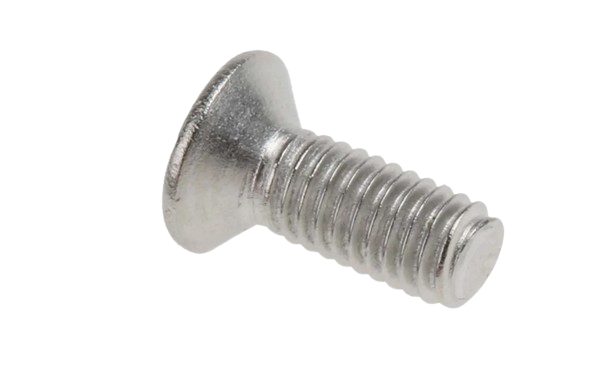

Boitier Electronique		RS PRO 914-1942	2	vis M3 * 8 mm	Permet de fixer le bulgin hdmi

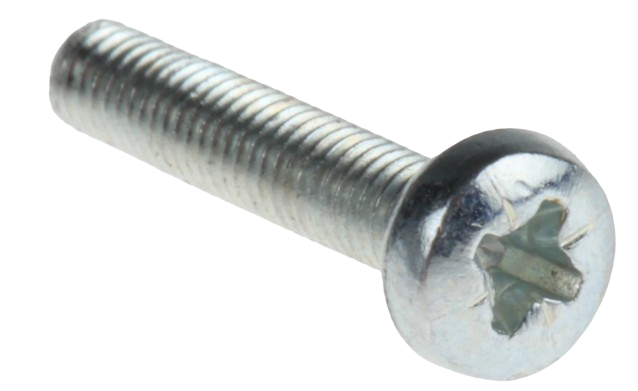

Boitier Electronique		RS PRO 560-619	4	vis M3 * 16 mm	Permet de fixer le ventilateur

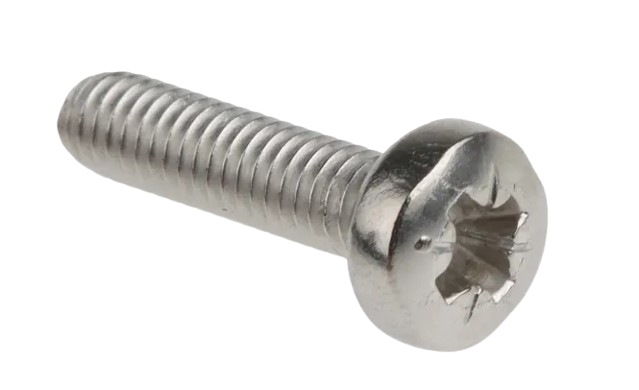

Boitier Electronique		RS PRO 190-513	6	vis M4 * 16 mm	Permet la fermeture du boitier	M4

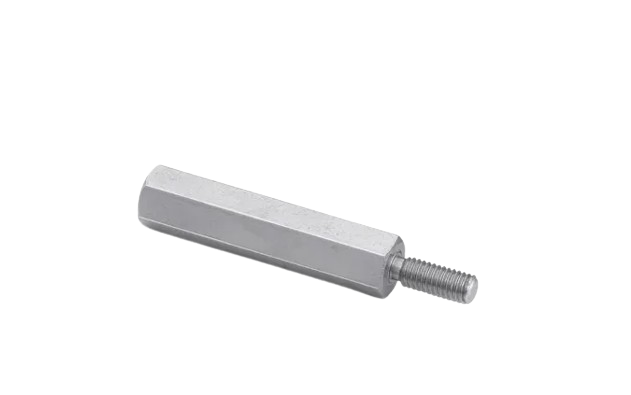

Boitier Electronique		RS PRO 184-286	4	entretoise filetée M2.5 * 15 mm	Permet de surelever la carte raspberry	M2.5

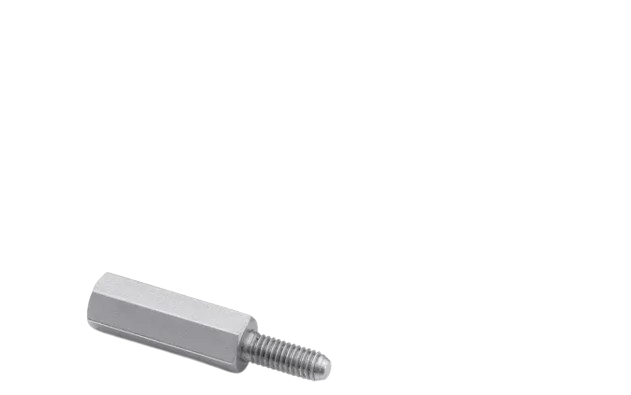

Boitier Electronique		RS PRO 184-3014	4	entretoise filetée M2.5 * 6 mm	Permet de surelever la carte ethernet	M2.5

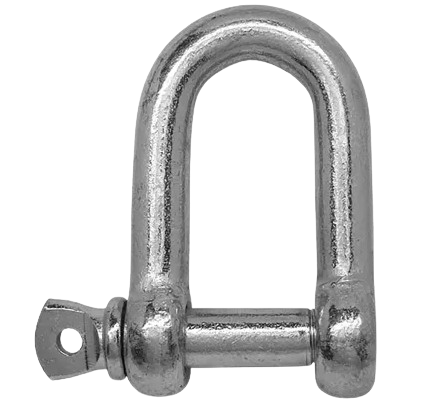

Cable		RS PRO 124-4849	3	manille	Permet d’accrocher un bout et de tirer sur le dispositif sans détériorier le cable et le connecteur

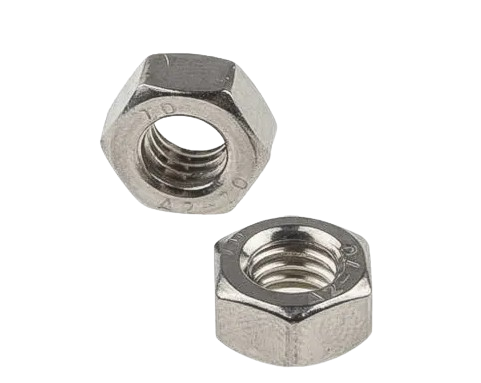

Caisson vidéo		RS PRO 179-5726	4	écrou M1.6
Caisson vidéo		RS PRO 189-563	12	écrou M3	Permet d’assembler la carte ethernet, son support et la pi cam

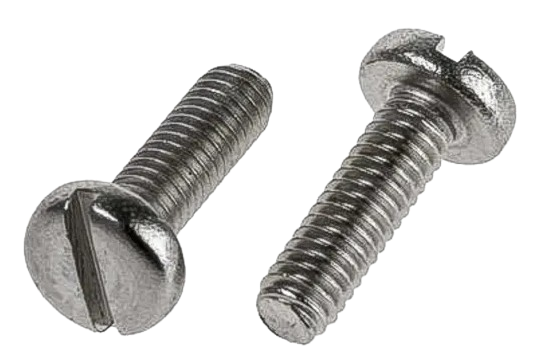

Caisson vidéo		RS PRO 179-5696	4	vis M1.6 * 10mm	Permet de fixer la carte ethernet à son support

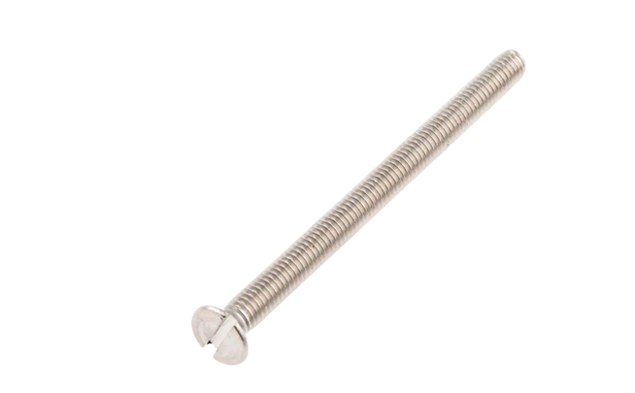

Caisson vidéo		RS PRO 914-1652	4	vis M3 * 40mm	Permet de fixer la Pi Cam au flange cap du tube
Casque			9	écrou M2
Casque		RS PRO 914-1624	4	vis M2*4mm	Fixer l’ecran du casque à son support		Récup
Casque		RS PRO 526-906	5	vis M2*6mm	Fixer le boitier de la batterie au casque		Récup
Casque		RS PRO 914-1475	4	vis M2*8mm	Fixer le couvercle du boitier de la batterie		Récup

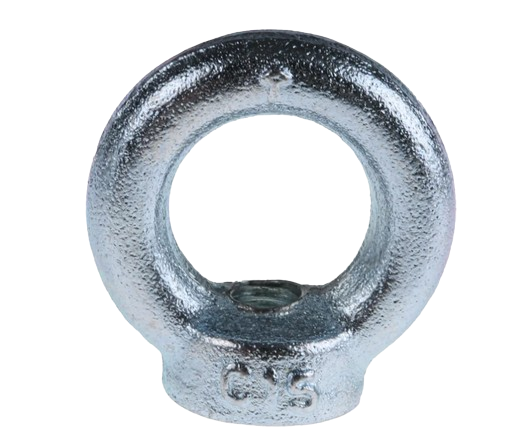

Trépied		RS PRO 124-4841	1	anneau d’accroche M10 A4	Permet d’attacher un bout au micro kosmos

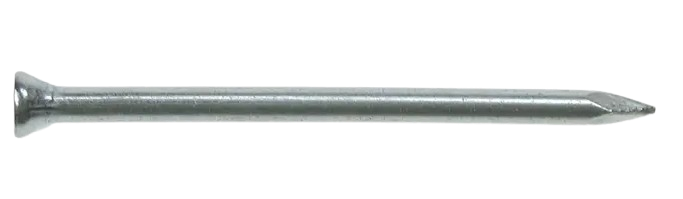

Trépied		RS PRO 177-6994	3	clou	Permetra de crer une butée pour le socle inférieur		peuvent être remplacé par n’impourte quelle tige temps qu’elle est déformable

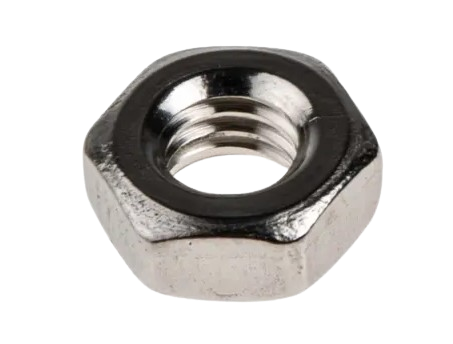

Trépied		RS PRO 521-872	6	écrou M4

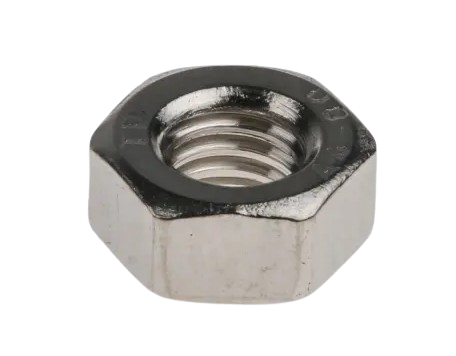

Trépied		RS PRO 189-591	10	écrou M6

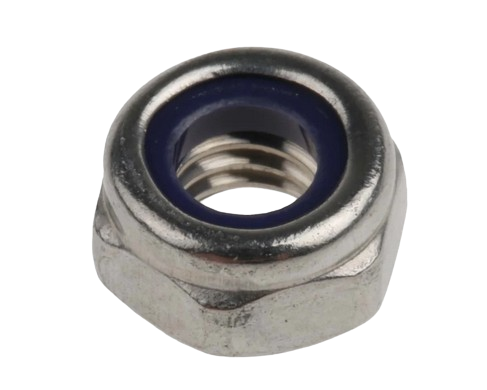

Trépied		RS PRO 767-832	8	écrou frein M6	Evite au montage de se déserrer		peuvent etre remplacé par un montage écrou contre écrou (auquel cas il faut ajouter 6 écrous M6)

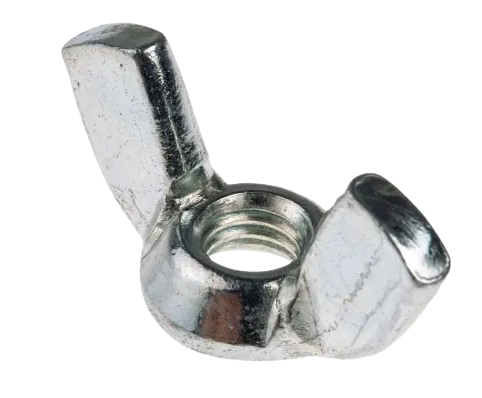

Trépied		RS PRO 521-872	12	écrou oreille M6	Ecrou placée en bout des tiges filetées
Trépied			1	fil de fer	“réduira le mouvement des pieds”

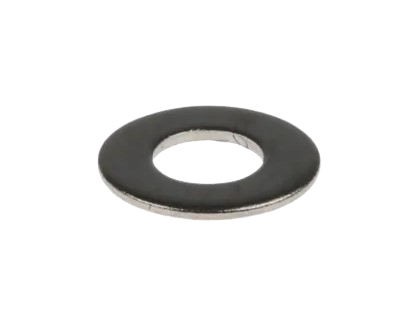

Trépied		RS PRO 189-658	24	rondelle M6

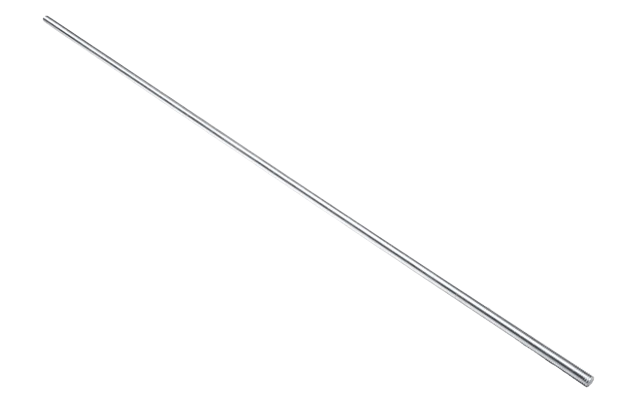

Trépied		RS PRO 530-321	1m50	tige filletée M6	Permet de faire le lien entre le socle inférieur et supérieur
Trépied		RS PRO 187-1279	4	vis M4 * 20mm	Permet d’assembler les partie inférieur et supérieur du support du caisson vidéo
Trépied		RS PRO 124-7349	2	vis M4 * 35mm	Permet de fixer le support du caisson vidéo au socle supérieur du trépied
Trépied		RS PRO 187-1459	3	vis M6 * 40mm	Permet de fixer les plombs sur les pieds
Trépied		RS PRO 190-383	1	vis M10 * 40mm	Permet de fixer l’anneau d’accroche

Consommable :

Partie	Visuel	Référence	Quantité	Dénomination	Usage	Substituabilité	Tips/Conseil
Boitier Electronique			10cm	gaine thermo retractable	“fait le liaison entre les différents câbles assemblés”		Récup
Boitier Electronique			10cm	velcro	Permet de maintenir les composants en place et de pouvoir les enlever facilement si besoin		Récup Le velcro est optionnel et peut être remplacer par un autre moyen de fixation

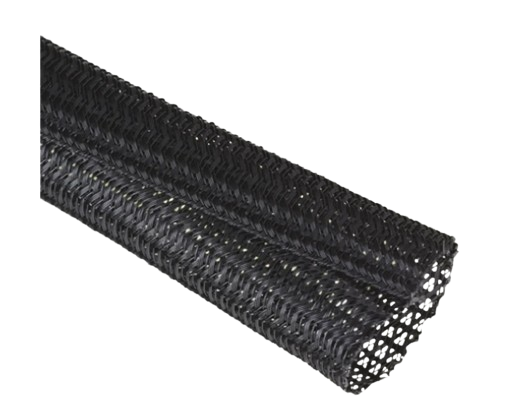

Câble			1	gaine dyneema	Permet de créer des points d’accroche

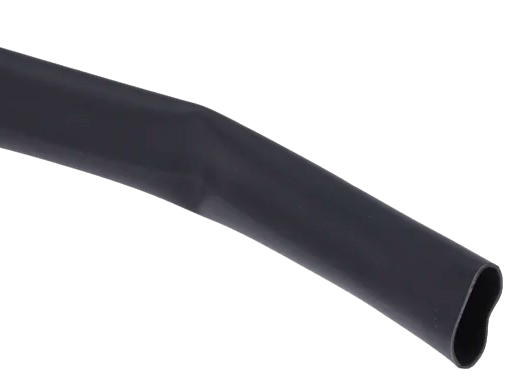

Câble		RS PRO 700-4535	1	gaine thermo 6mm	Protège les connexions entre les câbles
Câble		scotch	1	scotch	Protège les connexions entre les câbles

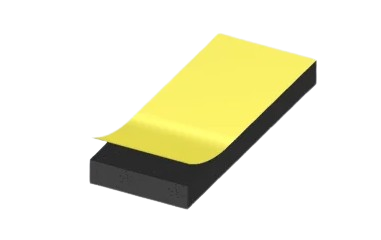

Casque		RS-PRO 619-1786	1	Mousse ruban	Permet de maintenir certaines pièces et évite de les abimer
Trépied		RS-PRO 619-1786	1	mousse en ruban	Permet d’avoir un contact parfait avec le tube plexy		Peut être remplacer par un morceau de neoprene que l’on colle

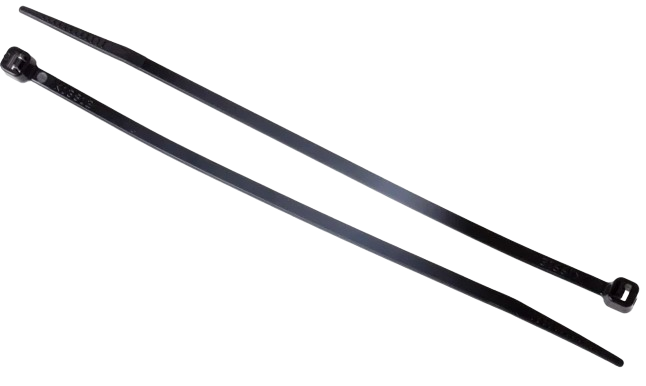

Trépied		RS PRO 233-465	3	serre cable 150mm	Maintient les plombs maquereaux
